グランドセイコー 唯一無二”スプリングドライブ”

みなさんこんにちは!!

グランドセイコーには、グランドセイコーだけが大量生産に成功したムーブメントがあるのを存知でしょうか??

ぜんまいと水晶振動子を融合し、クオーツと同等の高精度を実現した、独創の機構スプリングドライブというムーブメントです。

1977年、機械式時計とクオーツ式時計の技術を融合した全く新しいムーブメントの構想が生まれました。電池も蓄電池も使わない自己完結型でありながら、クオーツ並みの高精度を実現できる第3のムーブメントです。これまでに誰も実現し得なかった、既存概念を超える機構を生み出すという大きな夢に向けて、開発がスタートしました。
開発初期段階では実用化にはほど遠く、まだまだ「夢」の機構に過ぎなかったこの機構が、世界中の時計師らを驚愕させることとなるは、20年以上も先のことです。

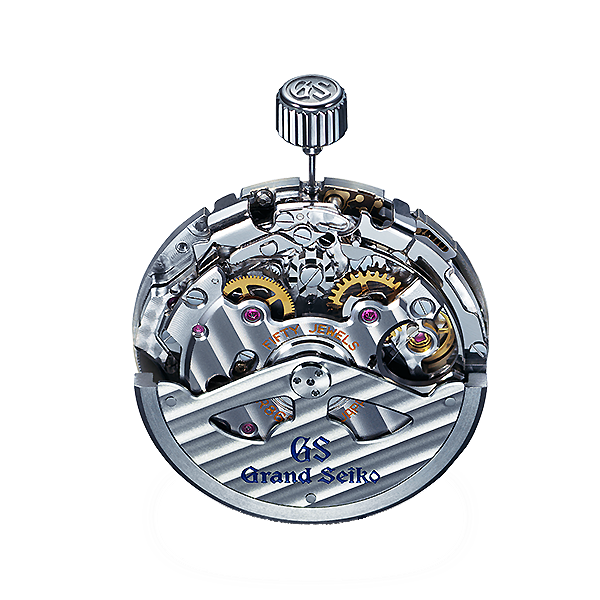

グランドセイコー初のスプリングドライブ キャリバー9R65

第3のムーブメント“スプリングドライブ”が誕生したのは1999年ですが、グランドセイコーに搭載されるまでにはさらに4年の月日が必要でした。効率の良い自動巻機構と72時間パワーリザーブの実現なくして、グランドセイコーの冠を付すことはできないと考えられたためです。
かつて自社で独自に開発し、今や世界中がスタンダードと認める「マジックレバー方式」を採用することで格段に巻き上げ効率をアップさせ、駆動時間は手巻式の48時間から、自動巻72時間へと機能改善されました。
そして2004年、遂にグランドセイコー初のスプリングドライブ、キャリバー9R65を搭載したモデルが発表されました。

2004年

9R6シリーズ

ぜんまいのほどける力を水晶振動子が正確に制御する独創の機構、自動巻スプリングドライブを搭載。ぜんまいの力で駆動しながら、クオーツと同等の高精度(平均月差±15秒、日差±1秒相当)を実現。





スプリングドライブは、機械式時計に用いられるぜんまいを動力源としながら、クオーツ式時計の制御システムである水晶振動子からの正確な信号によって精度を制御する、セイコー独自の駆動機構です。
機械式時計、クオーツ式時計の両者の良いところを取り入れたハイブリッド型エンジンを搭載したスプリングドライブは、「高精度を実現した機械式時計」でもあり、また「電池もモーターも使用しないクオーツ式時計」でもある、といえます。

メカとクオーツのハイブリッドなメカニズム

時計が動く仕組みにおける大きな要素は「動力」と「制御システム」にあります。

・「動力」とは、時計を動かす力
・「制御システム」とは、時計の動きをコントロールする仕組み
です。

スプリングドライブは機械式時計の「動力:大きなトルク」に、クオーツ式時計の「制御システム : IC制御による高い精度」を採用した、ハイブリッド型のムーブメントです。

動力

制御システム

機械式時計

ぜんまい

トルク(時計を動かす力)が大きい

一定のスピードで巻き上げられたぜんまいがほどけるように、「てんぷ」「がんぎ車」「アンクル」で構成される調速・脱進機構が、精度調整を行っています。高精度なグランドセイコーであっても日差+8~-1秒とクオーツ式時計に比べると、高精度が出し難い。

クオーツ式時計

電池

トルクが機械式時計に
比べて小さい

水晶振動子に電圧をかけると規則正しく振動する性質を利用して、振動をIC回路が正確に検知し、歯車を1秒分動かします。ICの電気信号によって精度調整しているため、グランドセイコーであれば年差±10秒という高精度が可能です。

MECHANISM

「動力」は機械式時計に用いられる「ぜんまい」

スプリングドライブの動力は、機械式時計に用いられる「ぜんまい」で、電池やモーターに頼らない自己完結型の駆動システムです。
りゅうずを巻くとぜんまいが巻き上がり、ぜんまいのほどけようとする力が、歯車に伝わり、歯車に付いている針を動かします。
スプリングドライブが、グランドセイコーらしい太くて重い針を回すことができるのは、トルクの大きいぜんまい(モーターなどではなく)を利用しているためです。

MECHANISM

「制御システム」は「トライシンクロレギュレーター」

スプリングドライブの制御システムは、クオーツ式時計に用いられるIC・水晶振動子の電気信号を利用した独自の調速機構です。
ぜんまい仕掛けのおもちゃを想像してみてください。
ほどける速度を調整しなければ、ぜんまいは一気にほどけてしまい、おもちゃは止まってしまいます。そのためほどける速度を一定に保つ仕掛けが必要となるのです。
スプリングドライブのために開発された「トライシンクロレギュレーター」が、その役割を果たしています。

トライシンクロレギュレーター( TRI【3つの】-SYNCHRO【同調させる】REGULATOR【調速機】)のTRI(3つの)とは

この3つが相互作用して、正確な秒針の動きを生み出します。

1. 機械的な力(動力:ぜんまい)

ぜんまいのほどける力で発電

例えば自転車のライトはタイヤを回す力を利用して発光します。
スプリンドライブは同じ原理を利用して電力を発生させており、ローターとコイルが巻かれた「ステータ」が発動機の役割を担っています。
ローターが1秒間に8回転することで、わずかな電気エネルギーが発生します。

2. 電気信号(正確な信号:IC・水晶振動子)

水晶振動子が正確な信号を発信

わずかな電気を利用して、水晶振動子とICを動かします。
水晶振動子に電力が伝わることで、クオーツと同等の一秒間に32,768Hzという正確な信号をICに発信します。

3. 磁力(ブレーキ:ローター・ステータ )

ローターにブレーキをかけて調速

ICは水晶振動子からの正確な信号とローターの回転速度を比較し、ローターが速くなり過ぎないよう断続的に磁力のブレーキをかけて、一定の速度に保ちます。ローターの回転が一定に保たれることで、ローター、歯車、針の順に制御された動きを伝え、正確な時を刻んでいます。

CRAFTSMANSHIP

匠の技による組立・調整

機械式時計とクオーツ式時計の利点を掛け合わせたスプリングドライブ。その組み立ては、3針モデルで200部品以上、スプリングドライブクロノグラフに至っては400部品以上と複雑を極めます。
必要な箇所に最適な油を注ぐ注油作業は、自動巻スプリングドライブで約80ヶ所、クロノグラフでは約140ヶ所もあります。
時計の設計図は0.01mm単位で記されており、最終的に部品を0.01mm以下の単位で加工・調整していくのは、ロボットでもコンピューターでもなく、人間の目と手なのです。
卓越した匠の技を持つ時計職人の存在が、高精度なスプリングドライブを生み出しています。





ヘリテージコレクション

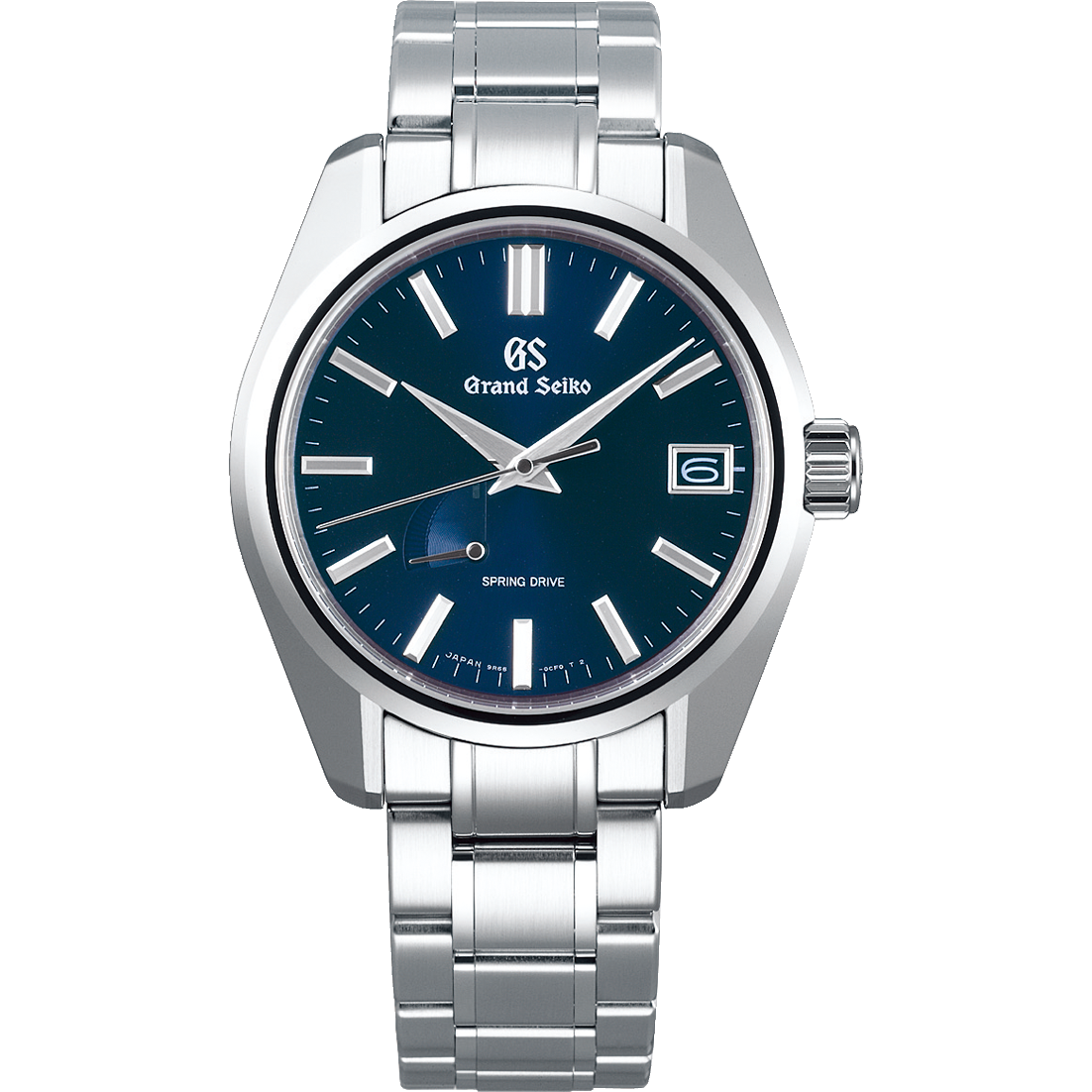

SBGA375

¥594,000(税込)



ヘリテージコレクション

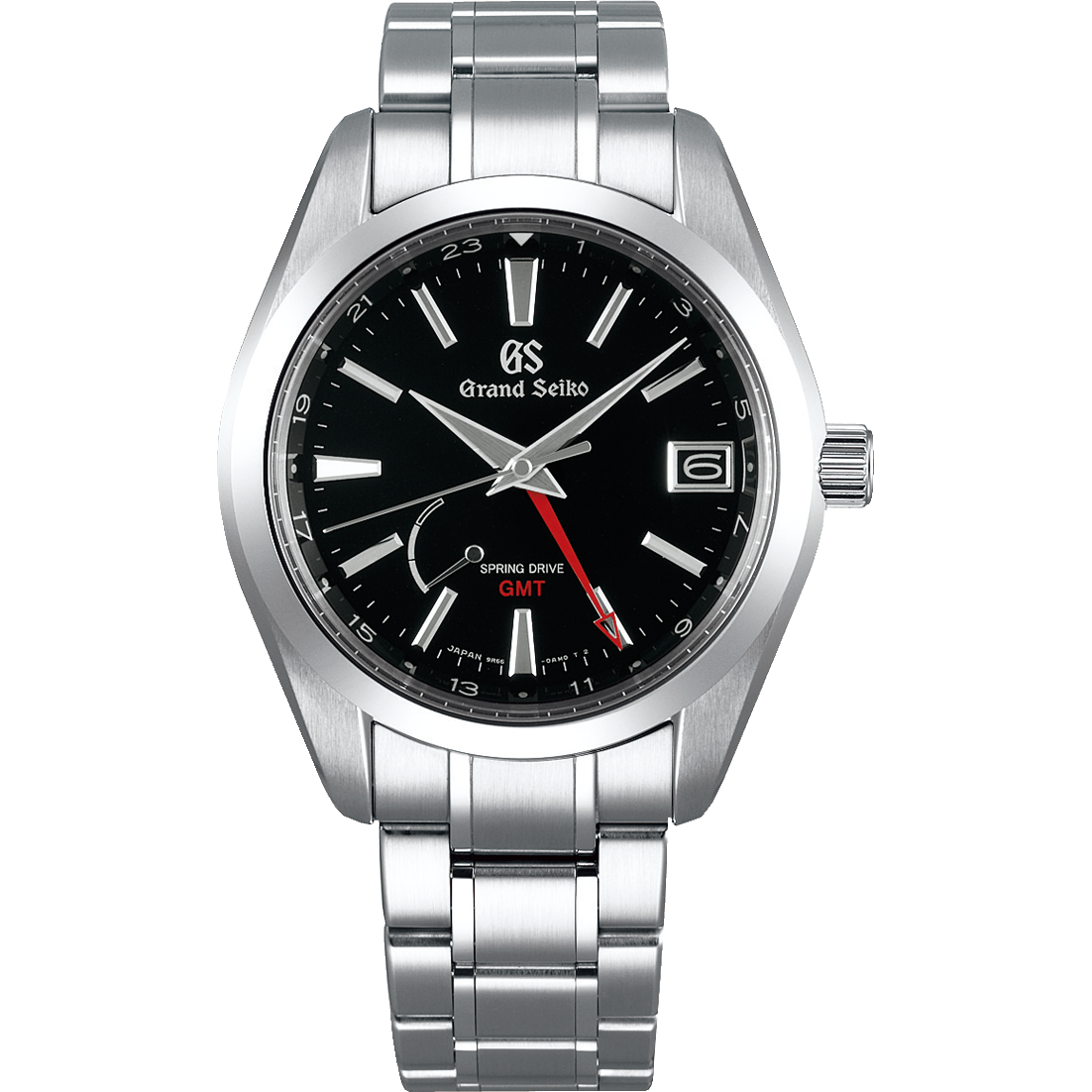

SBGE211

¥627,000(税込)



スポーツコレクション

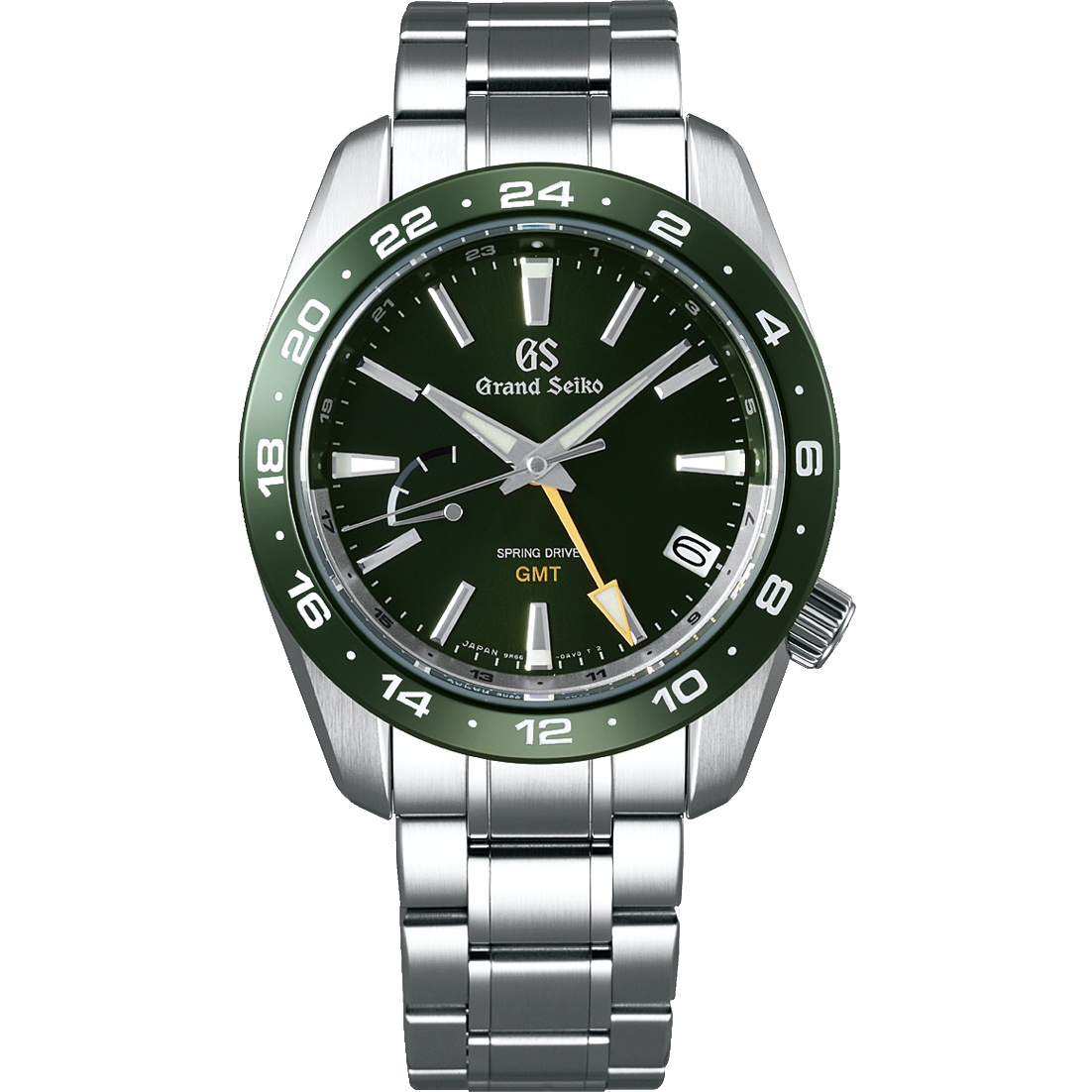

SBGE257

¥715,000(税込)





スポーツコレクション

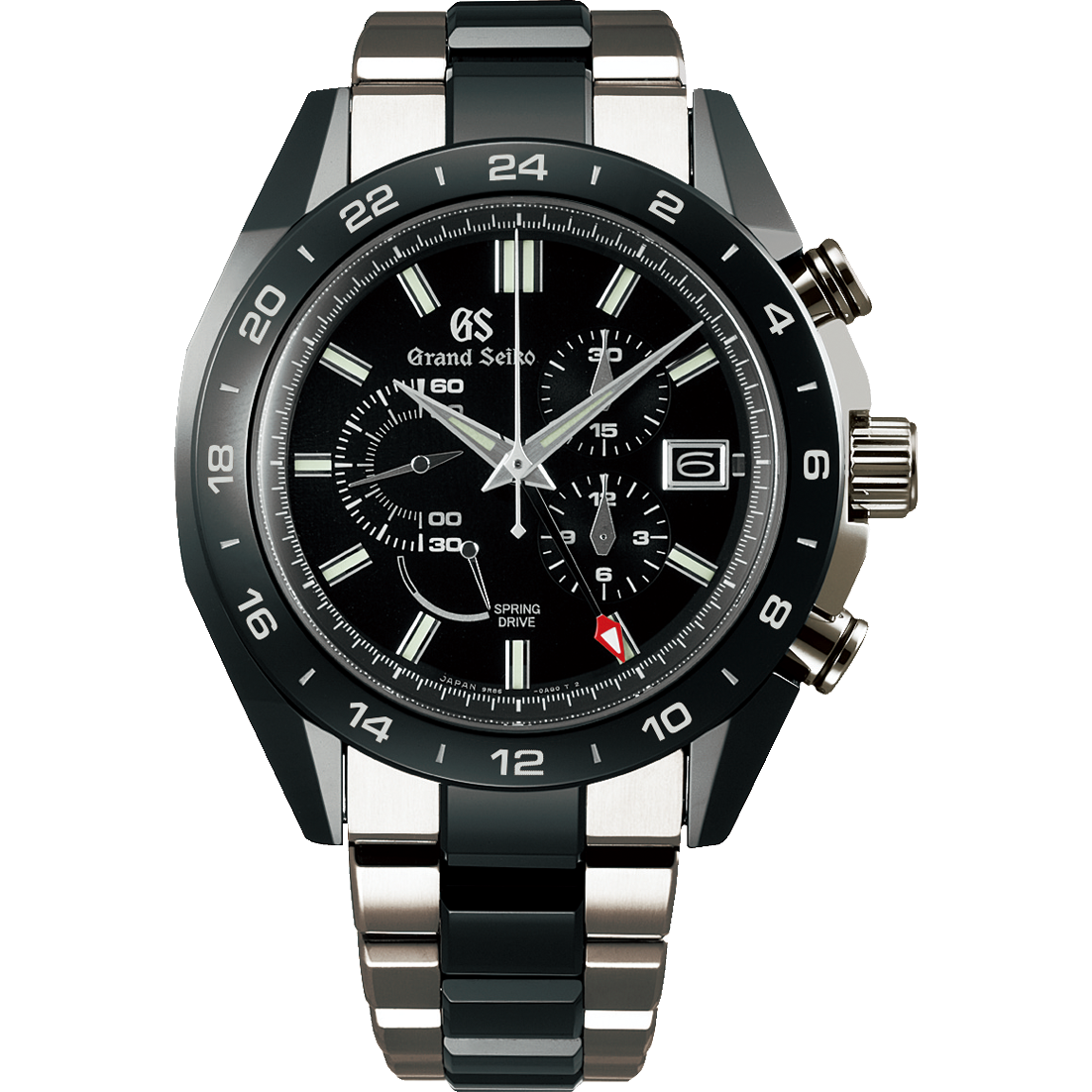

SBGC223

¥1,705,000(税込)







当店はグランドセイコーマスターショップです。

マスターショップ限定の商品、スプリングドライブの商品も上記以外にも多数取り揃えております!

ぜひ、店頭にてまずはスプリングドライブの良さを体感してみてはどうでしょうか?

お客様のご来店を心よりお待ちしております(^o^)
